Инструкция по сборке холодильной камеры шип-паз.

Профильная камера с соединением шип-паз - это камера, панели которой обрамляются по периметру пластиковым профилем, имеющим с одной стороны шип (фигурный выступ), а с другой - паз (углубление), с помощью чего панели соединяются друг с другом и собираются в единую конструкцию.
Собрать такую камеру не сложно, если следовать указанным ниже рекомендациям. Рассмотрим сборку на примере камеры производства "Север":

Для сборки камеры необходимо иметь:

  1. Один или более помощников.
  2. Шуруповерт.
  3. Уровень.
  4. Резиновая киянка.
  5. Прозрачный силикон.

Для удобства можно использовать и другие сопутствующие инструменты.

Собирать камеру необходимо по кругу слева направо или справа налево от панели проема двери. Для облегчения смыкания панелей между собой места соединения панелей рекомендуется обработать силиконовой смазкой-спреем.

Сборка камеры.

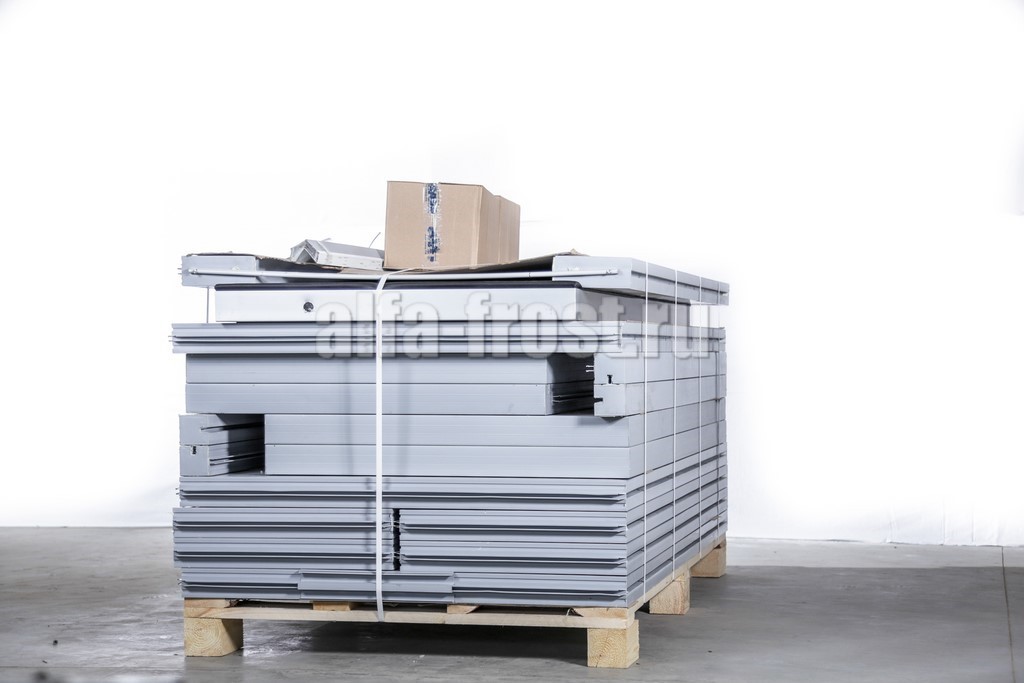

Шаг №1. Проверяем комплектацию камеры.
Поскольку камера приходит в разобранном виде, необходимо проверить её комплектность и разобрать панели по категориям.

Стандартная камера состоит из следующих основных элементов:

  • Панели стеновые. Определить панели не сложно, они окрашены с 2-х сторон в белый цвет.
  • Панель проема с дверью. Стеновая панель с вырезанным проемом, на которую в последствии навешивается дверь. Эта панель, как и остальные стеновые панели окрашена в белый цвет с 2-х сторон.
  • Панели пола. Панели пола отличаются от других панелей тем, что они оцинкованы с 2-х сторон.
  • Панели потолка. Панели потолка окрашены с одной стороны в белый цвет (внутренняя часть камеры), а с другой стороны оцинкованы.
  • Угловые стойки. Стойки выполнены из пластика и используются как соединительный элемент на углах камеры.
  • Уголок внутренний.

Шаг №2. Собираем панели пола.
Один край панели с выступом "шип" завести в ответную панель "паз" и сомкнуть обе панели по радиусной траектории, как у казано на рисунке. Если необходимо подбить панели резиновой киянкой.

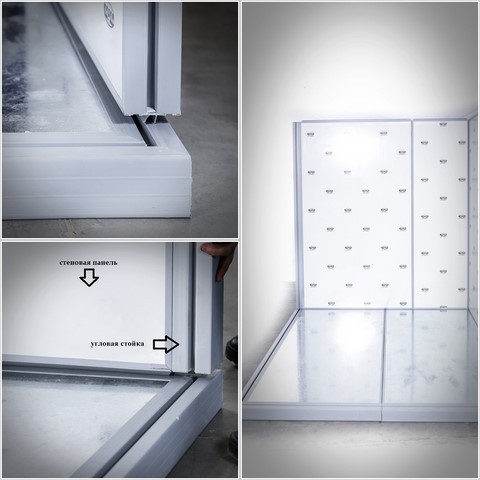

Шаг №3. Устанавливаем панель проема и угловую стойку.
Один край панели проема с выступом "шип" завести в "паз" и угловой стойки и установить в "паз" половой панели, как указано на рисунке.
Если панель проема идет вместе закрепленной на заводе дверью, то по такому же принципу устанавливаем весь блок.

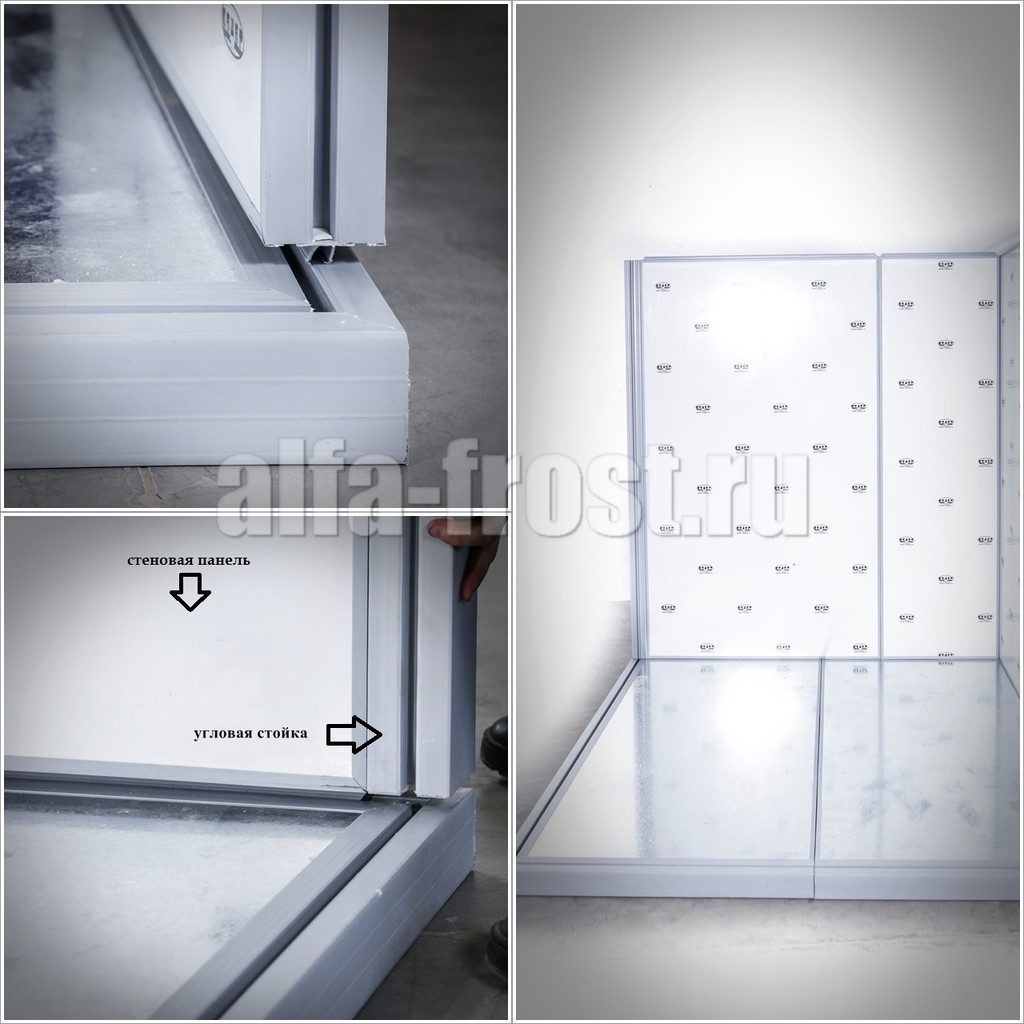

Шаг №4. Собираем стены.
Стеновые панели холодильной камеры собираются по принципу сборки пола и панели проема, соблюдая при этом круговое направление сборки.

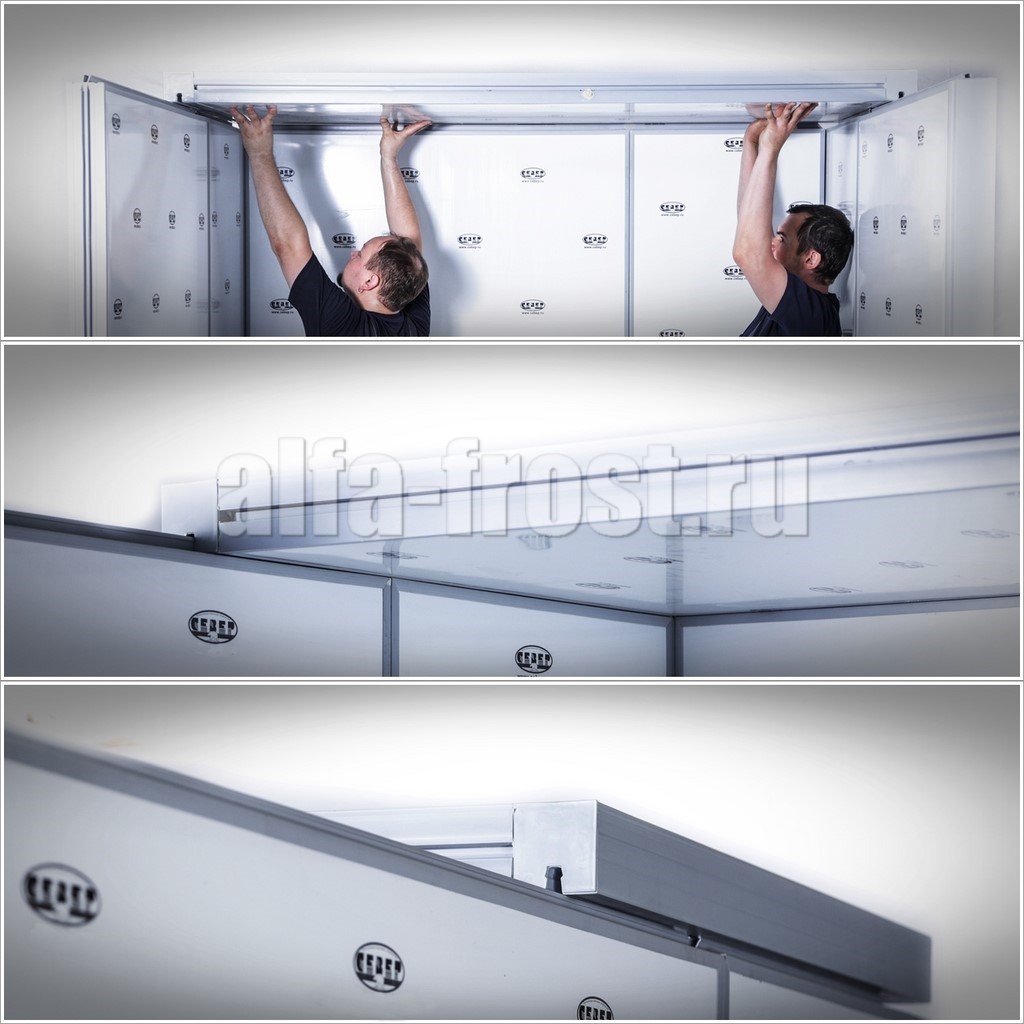

Шаг №5. Собираем потолок камеры.
Потолочные панели одеваем сверху на "шип" стеновых панелей. При необходимости подбить панели резиновой киянкой.

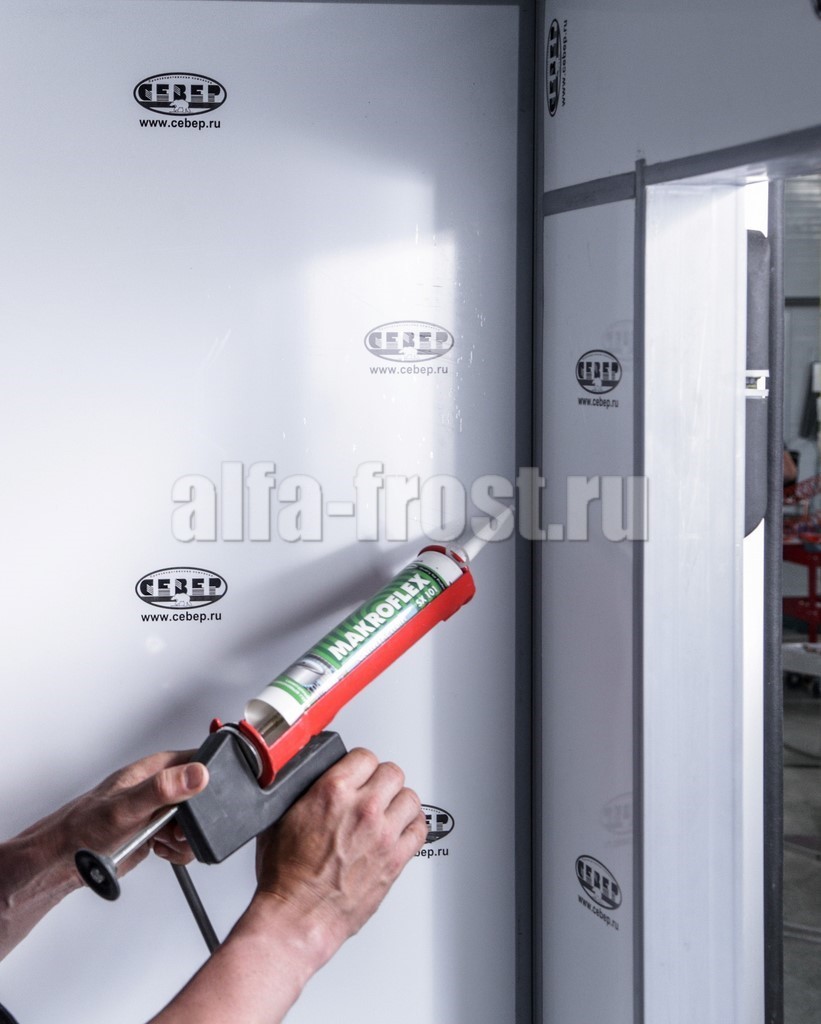

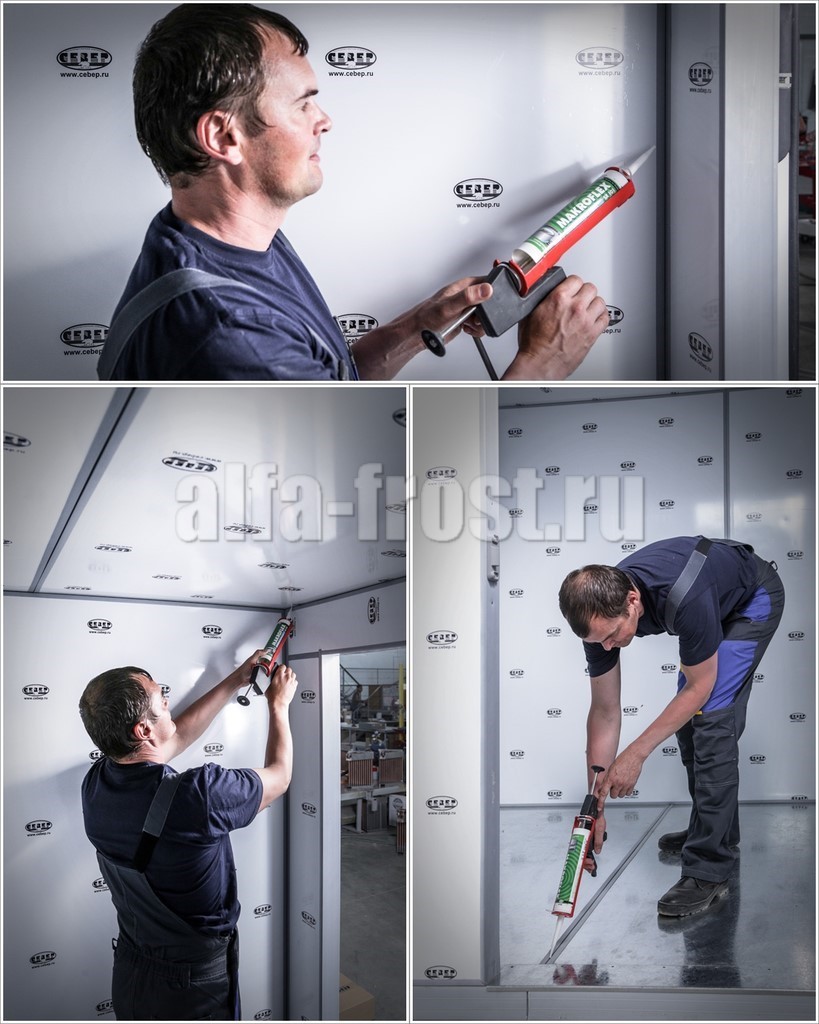

Шаг №6. Герметизируем стыки прозрачным силиконом.
После сборки всех панелей необходимо загерметизировать стыки и швы камеры.

Герметизация силиконом
Герметизация силиконом

Шаг №7. Закрываем углы камеры уголком.
В комплекте с камерой поставляются внутренние уголки. Ими необходимо закрыть загерметизированные силиконом углы камеры изнутри.

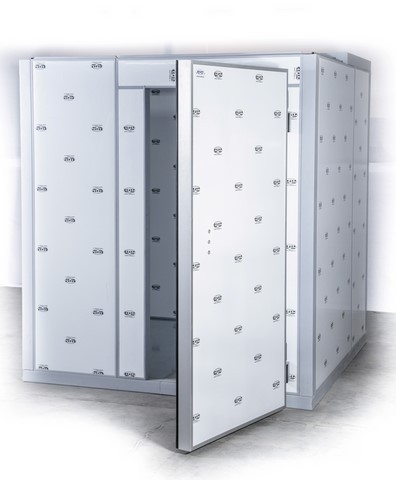

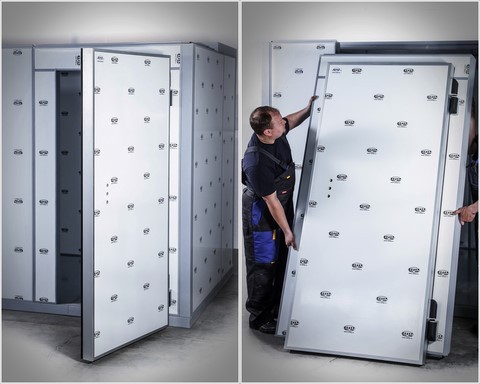

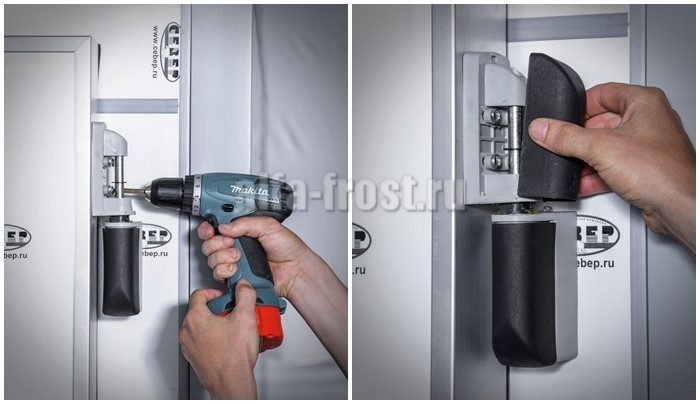

Шаг №8. Навешиваем дверь и регулируем дверь.

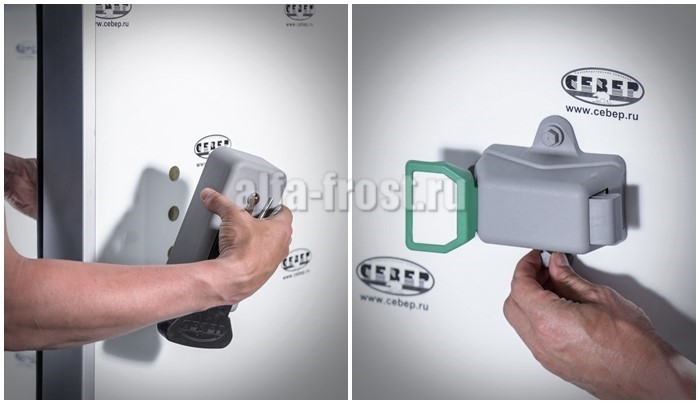

Прикручиваем петли к дверному полотну (если они не установлены по умолчанию на заводе). Затем фиксируем дверь при помощи петель на панели проема. Устанавливаем замок.

Вот и все, камера собрана. Следующим этапом будет установка холодильного оборудования (моноблока или сплит-системы) для поддержания необходимой температуры внутри.
