Описание компрессорно-конденсаторных агрегатов

Компрессорно-конденсаторные агрегаты - составная часть сплит систем, а также холодильных установок. Это оборудование предназначено для холодоснабжения торговых предприятий, холодильных складов и камер, скороморозильных аппаратов, хранения охлажденных и замороженных продуктов, а также для использования в системах промышленного и технологического кондиционирования воздуха.

Компрессорно-конденсаторные установки разделяются по типу охлаждения на водяные или воздушные, а так же по типу размещения на наружное и внутреннее. Размещение компрессорных агрегатов снаружи используется чаще, чем для размещение внутри, так как для этого требуется специально оборудованное помещение. Кроме того, компрессорно-конденсаторные блоки разделяют на блоки с одним или несколькими компрессорами, базируются на спиральных, винтовых, поршневых компрессорах вследствие чего имеют разную мощность и структуру.

Компрессорно-конденсаторный холодильный блок состоит из компрессора, ресивера и конденсатора, установленных на общей раме. Компрессорно-конденсаторные холодильные агрегаты оснащены приборами контроля, защиты и регулировки.

Принцип работы холодильных агрегатов похож на принцип работы сплит систем. Однако по сравнению со сплит системами к преимуществам агрегатов относятся увеличенная мощность и способность работать с помещениями большей площади. Поэтому компрессорно-конденсаторные агрегаты чаще используются в производственных цехах, промышленных объектах, на заводах и т. д.

Мы предлагаем компрессорно-конденсаторные блоки и агрегаты «Технофрост» и «Север».

Позвоните нам по телефонам:  +7 (926) 88-217-68;  +7 (964) 566-77-46 или оставьте заявку по адресу: alfa-frost@mail.ru.

Для того, чтобы мы смогли точно и правильно подобрать для вас агрегаты и сопутствующее оборудование в зависимости от помещения, условий экплуатации и требований, заполните, пожалуйста, Бланк заявки и отправьте по адресу: alfa-frost@mail.ru.

1.Компрессорно-конденсаторные блоки "СЕВЕР" (серия ACM/AHM).

В состав компрессорно-конденсаторного блока входит:
  • Конденсатор с воздушным охлаждением, которое осуществляется при помощи осевых 4-х полюсных вентиляторов;
  • Герметичный спиральный компрессор фирмы «Copeland», с вентилями «Rotalock» (по специальному требованию с регулируемой производительностью) установленный в защитном корпусе;
  • Стальной кожух;
  • Реле высокого и низкого давления с автоматическим перезапуском;
  • Бесступенчатый регулятор скорости вращения вентилятора конденсатора по давлению;
  • Подогрев картера компрессора;
  • Индикатор влагосодержания хладагента (смотровое стекло);
  • Фильтр-осушитель на жидкостной линии;
  • Ресивер жидкого хладагента с запорными вентилями «Rotalock»;
  • Термостат;
  • Шумоизоляция кожуха компрессорного блока4
  • Силовой щит управления установленный внутри блока в отдельном отсеке;
  • Хладагент – R404a.
К дополнительным опциям относятся:
  • Фильтр-очиститель на линии всасывания;
  • Отделитель жидкости на линии всасывания;
  • Маслоотделитель;
  • Малошумный 6-полюсной вентилятор «EBM» (Германия);
Производитель оставляет за собой право вносить в конструкцию изменения, не ухудшающие его работу.

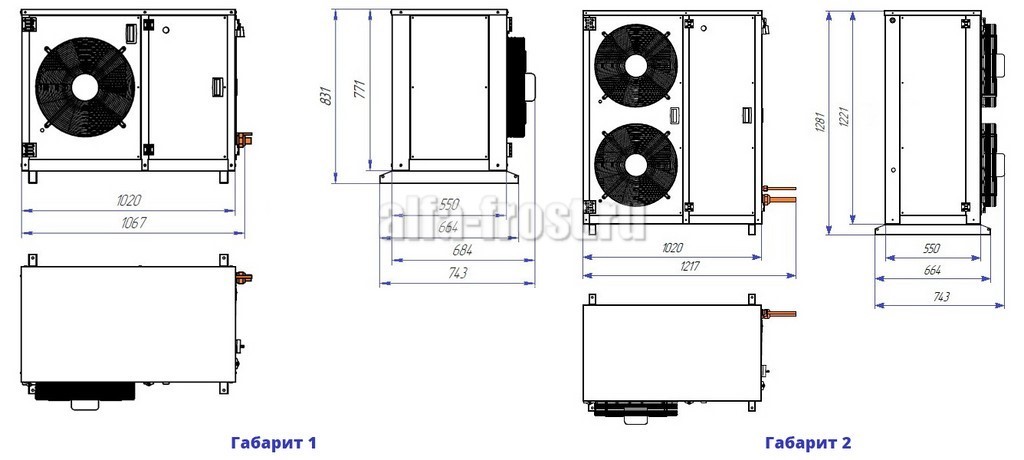

Габариты ККА 1

Габариты агрегата.

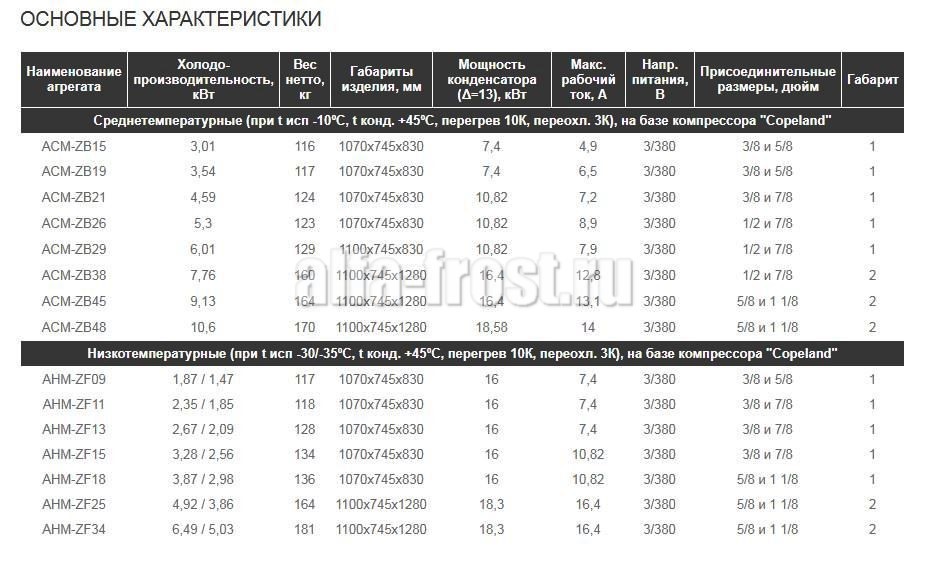

Основные характеристики агрегатов

Основные характеристики агрегатов.

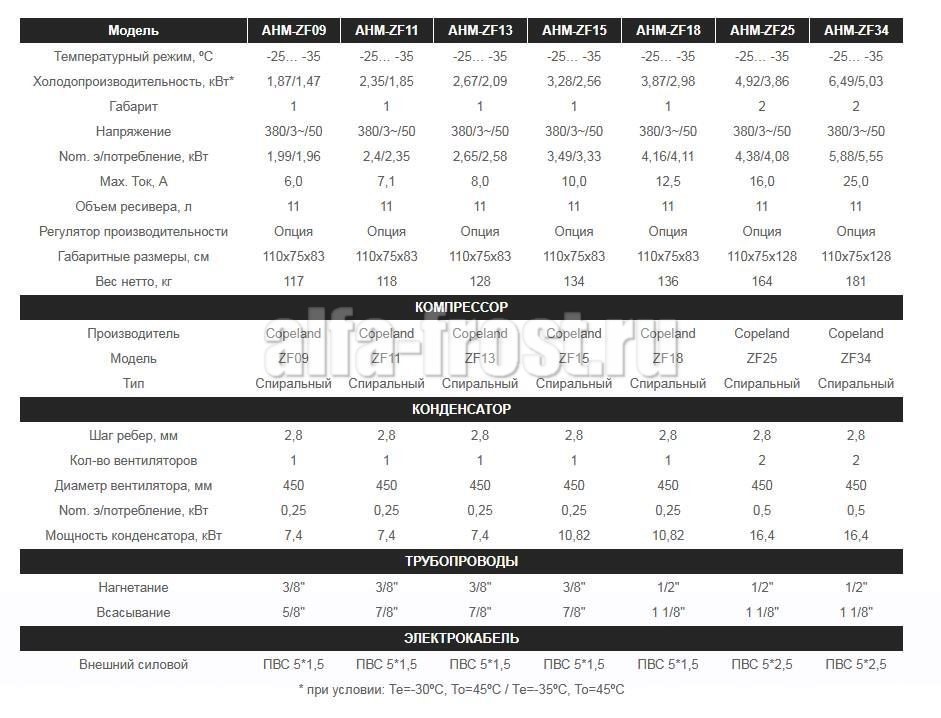

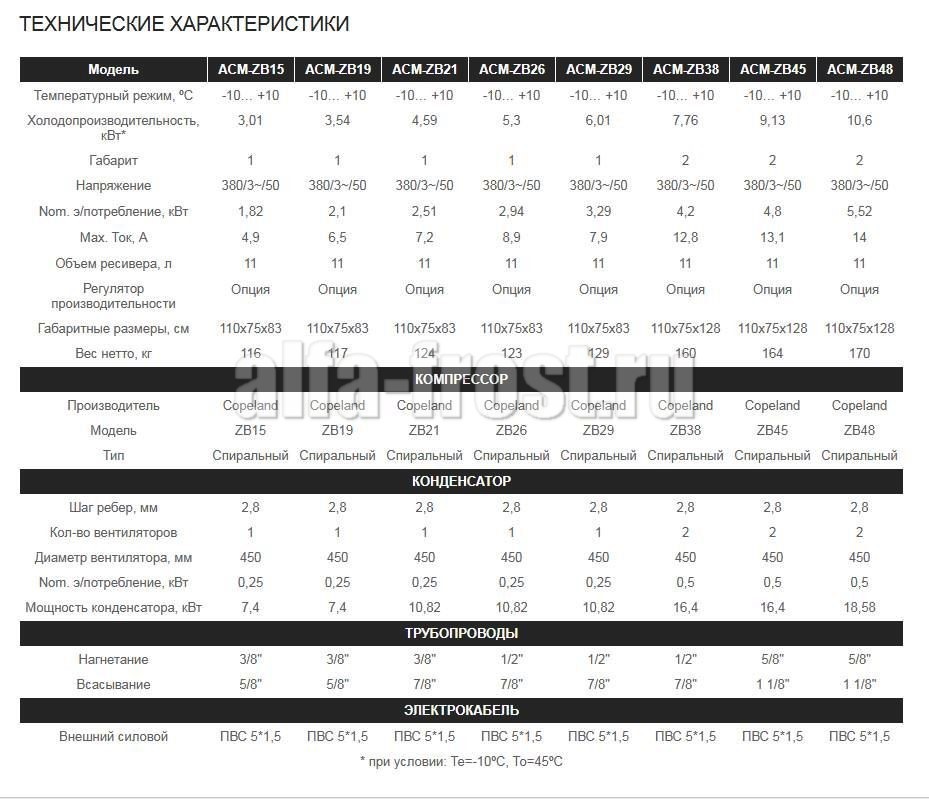

Технические характеристики 1

Технические характеристики 1

Технические характеристики 2

Технические характеристики 2

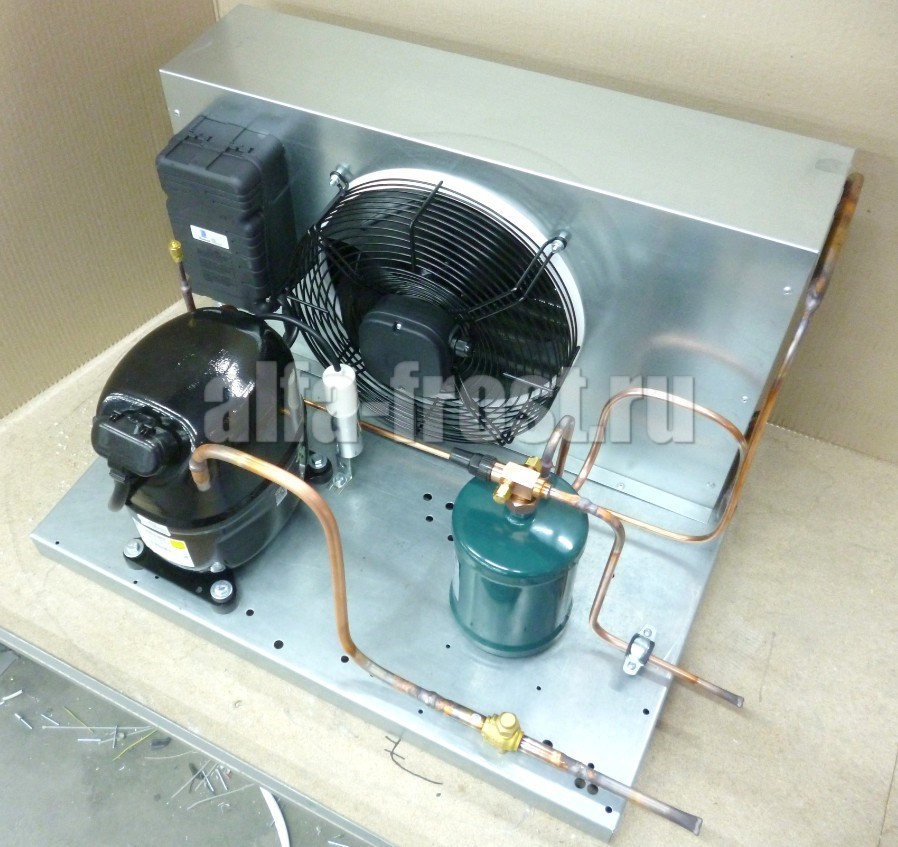

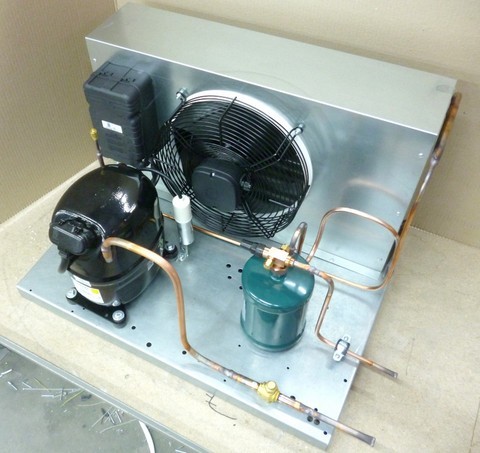

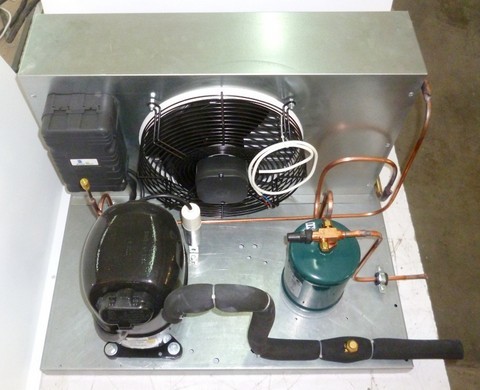

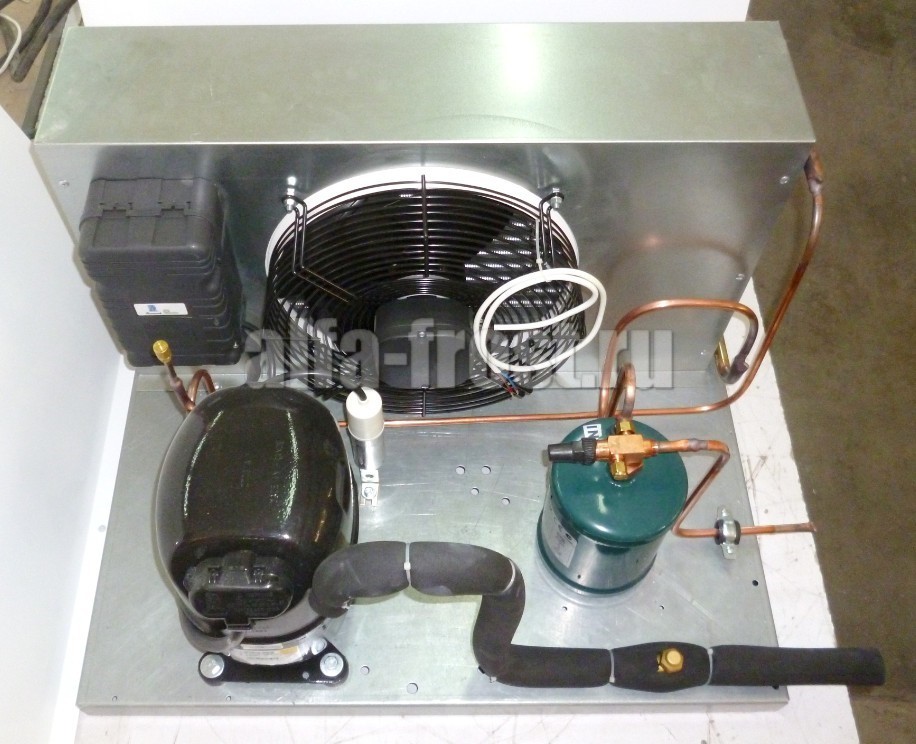

Фото агрегата

Фото 1

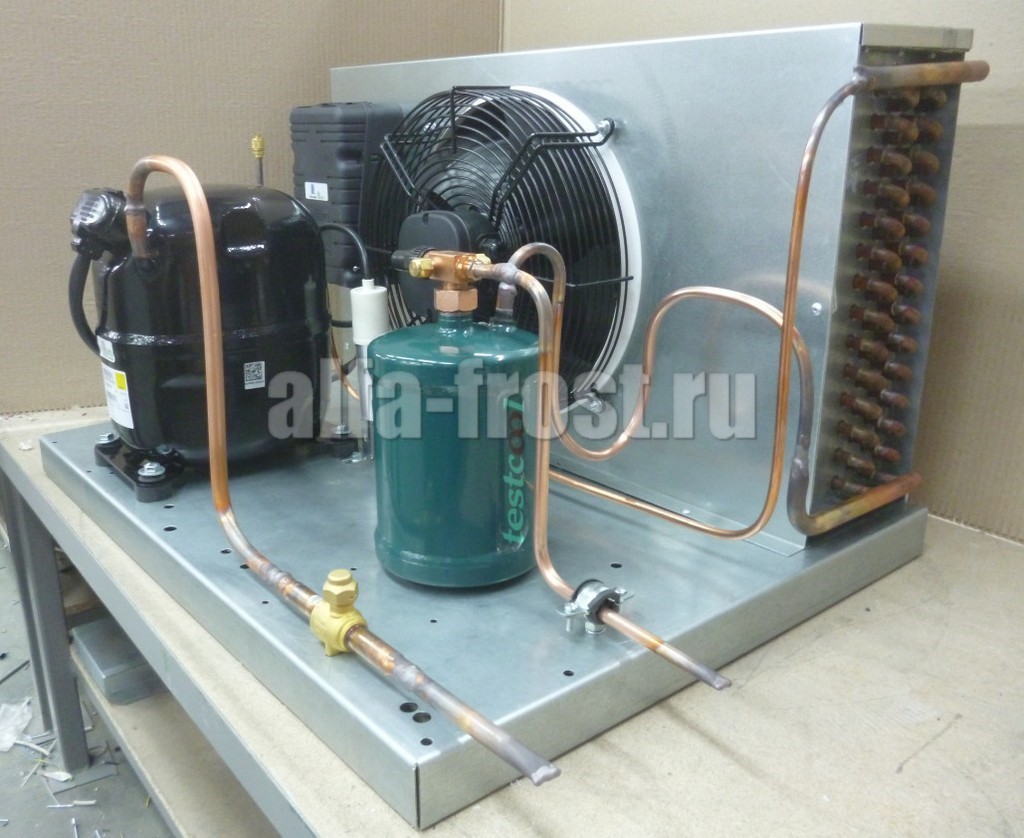

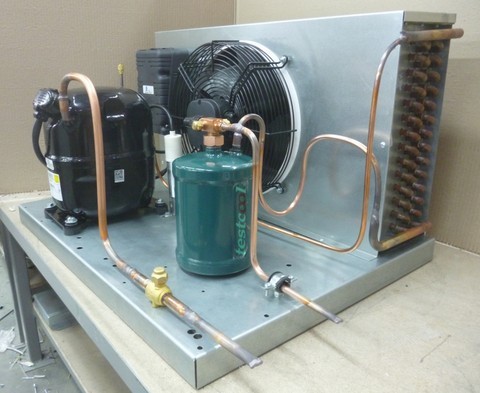

Фото агрегата

Фото 2

Фото агрегата

Фото 3

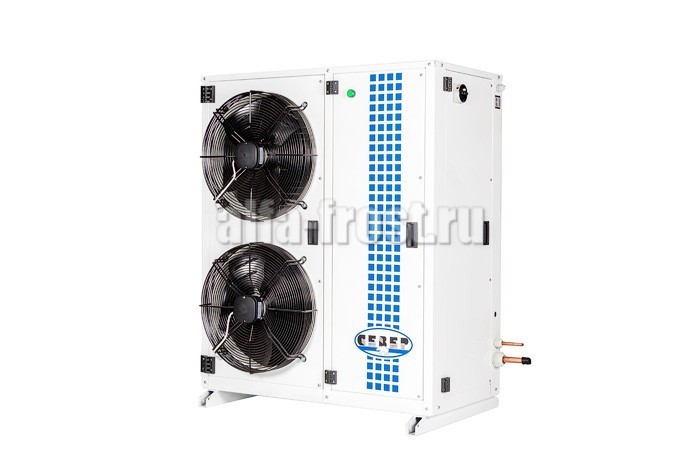

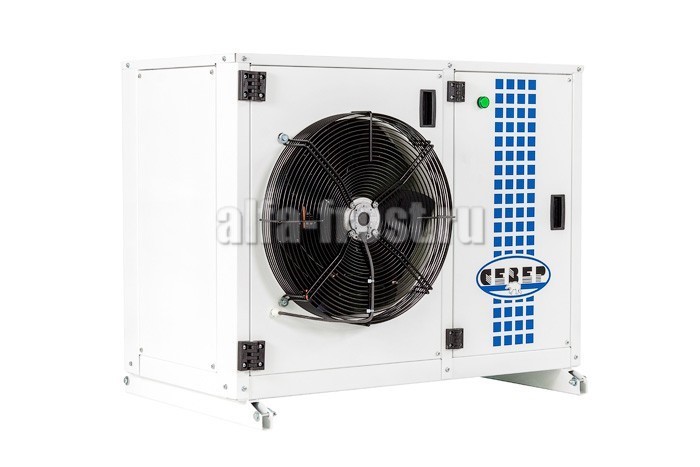

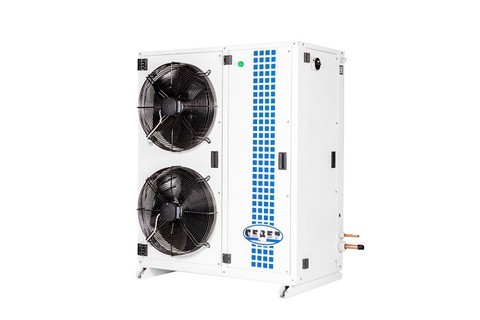

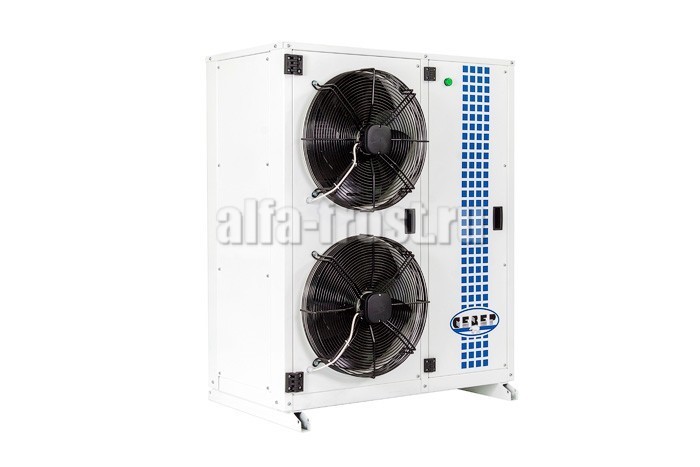

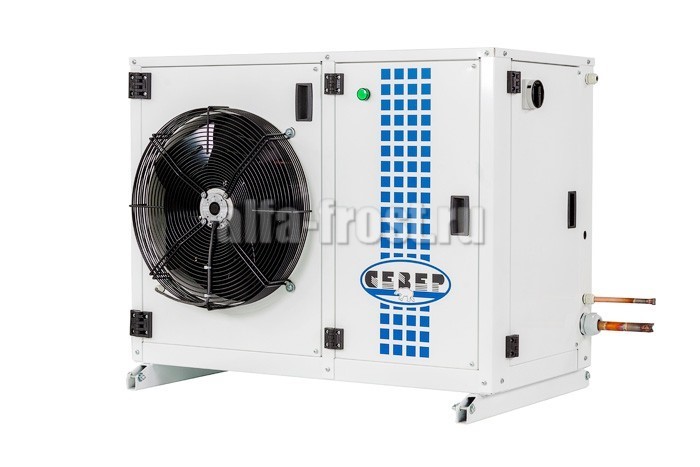

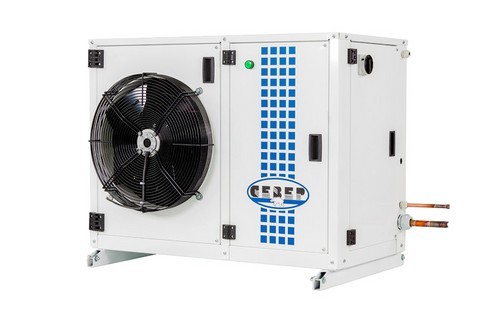

ККБ Север
ККБ Север
ККБ Север
ККБ Север

2.Холодильный однокомпрессорный агрегат на базе спирального компрессора «Copeland»

В  стандартную комплектацию компрессорно-конденсаторного агрегата входит:
  • 1 герметичный спиральный компрессор для агрегата;
  • ТЭН картера для компрессора;
  • Линии уравнивания уровня масла в картере компрессора;
  • Маслоотделитель;
  • Фильтр на всасывании;
  • Прессостаты высокого и низкого давления для компрессора;
  • Автоматические прессостаты высокого и низкого давления на линиях всасывания и нагнетания;
  • Щит управления работой агрегата и конденсатора;
  • Несущая рама для размещения всех компонентов;
  • Кабель-каналы;
  • Комплект документов.
К дополнительным опциям относятся:
  • Отделитель жидкости для компрессора;
  • Система регулирования давления конденсации.

Технические характеристики:

Тех.характеристики агрегата на базе спирального компрессора «Copeland»
Агрегат на базе компрессора «Copeland»

Агрегат на базе спирального компрессора «Copeland»

Агрегат на базе компрессора «Copeland»

Агрегат на базе спирального компрессора «Copeland»

Агрегат на базе компрессора «Copeland»

Агрегат на базе спирального компрессора «Copeland»

Агрегат на базе компрессора «Copeland»

Агрегат на базе спирального компрессора «Copeland»

3.Холодильный однокомпрессорный агрегат на базе винтового компрессора «Bitzer»

В  стандартную комплектацию компрессорно-конденсаторного агрегата входит:
  • Компрессор: бессальниковый винтовой «Bitzer» c нагревателем масла в картере компрессора и прибором контроля уровня масла;
  • Реле высокого и низкого давления компрессора;
  • Реле высокого и низкого давления, датчики низкого и высокого давления;
  • Линия всасывания: трубопровод входной, коллектор, теплоизоляция коллектора, фильтр-очиститель для компрессора,  патрубок линии всасывания, запорный вентиль (-и) на входе в агрегат.
  • Линия нагнетания: трубопровод выходной, коллектор, патрубок линии нагнетания; обратный клапан после маслоотделителя; запорный вентиль на выходе из агрегата.
  • Линия жидкостная: фильтр-осушитель; смотровое стекло; запорный вентиль на выходе из агрегата.
  • Отделитель масла.
  • Линия возврата масла: смотровые стекла; фильтры масла; реле протока масла; импульсные электромагнитные клапаны.
  • Конденсатор воздушный.
  • Рама;
  • Манометры: высокого и низкого давления.
  • Устройство управления: агрегатом и конденсатором.
Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

Агрегат на базе винтового компрессора «Bitzer»

4.Холодильный однокомпрессорный агрегат на базе полугерметичного  поршневого компрессора «Bitzer» или «Copeland»

В  стандартную комплектацию компрессорно-конденсаторного агрегата входит:
  • Компрессор: бессальниковый поршневой Bitzer, Copeland  c нагревателем масла в картере компрессора, прибором контроля давления масла и маслонасосом;
  • Реле высокого и низкого давления компрессора;
  • Реле высокого и низкого давления, датчики низкого и высокого давления;
  • Линия всасывания: трубопровод входной, коллектор, теплоизоляция коллектора, фильтр-очиститель для компрессора,  патрубок линии всасывания, запорный вентиль (-и) на входе в агрегат;
  • Линия нагнетания: трубопровод выходной, коллектор, патрубок линии нагнетания; обратный клапан после маслоотделителя; запорный вентиль на выходе из агрегата;
  • Линия жидкостная: фильтр-осушитель; смотровое стекло; запорный вентиль на выходе из агрегата;
  • Отделитель масла;
  • Линия возврата масла: ресивер масла с запорными вентилями на входе и выходе, дифференциальный клапан давления перепуска хладагента в коллектор линии всасывания, фильтр масла.
  •  Электронный регулятор уровня масла для компрессора;
  • Ресивер жидкостной;
  • Рама;
  • Манометры: высокого и низкого давления.
  • Устройство управления: агрегатом и конденсатором.
К дополнительным опциям относятся:
  • Регулятор производительности на компрессор;
  • Вентилятор охлаждения компрессора;
  • Теплоизолированный отделитель жидкости;
  • Регулятор давления на выходной линии нагнетания хладагента, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
  • Регулятор давления на линии слива хладагента в ресивер, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер.
поршневой Bitzer, Copeland

Агрегат на базе поршневых компрессоров Bitzer, Copeland

поршневой Bitzer, Copeland

Агрегат на базе поршневых компрессоров Bitzer, Copeland

поршневой Bitzer, Copeland

Агрегат на базе поршневых компрессоров Bitzer, Copeland

поршневой Bitzer, Copeland

Агрегат на базе поршневых компрессоров Bitzer, Copeland

Фото агрегатов

Фото агрегатов

Фото агрегатов

Фото агрегатов

Фото агрегатов

Фото агрегатов
